適用范圍Scope of use

1.1區、 2區IIA- II C類爆炸性氣體環境，和/或21區、22區可燃性粉塵場所

2.溫度組別：T1~T6

3.戶內、戶外（IP65、IP66*，*訂貨時需提出）

4.用于化工、煉油、石油開采、海洋石油平臺、油輪、軍工等危險場所。

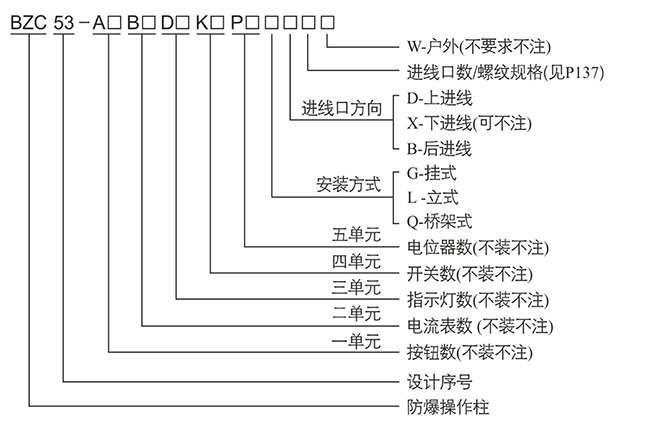

型號含義Model meaning

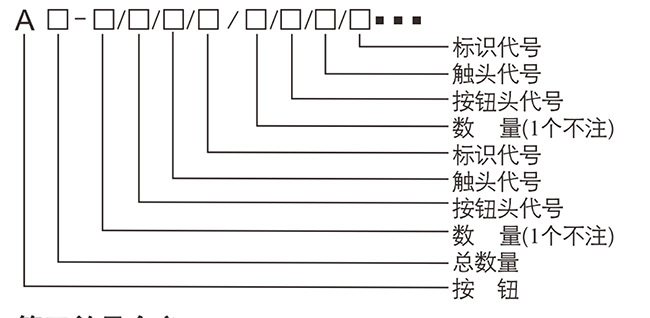

第一單元含義

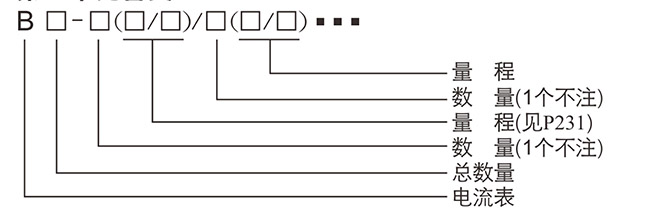

第二單元含義

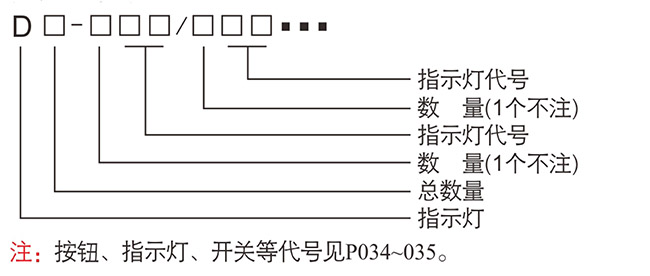

第三單元含義

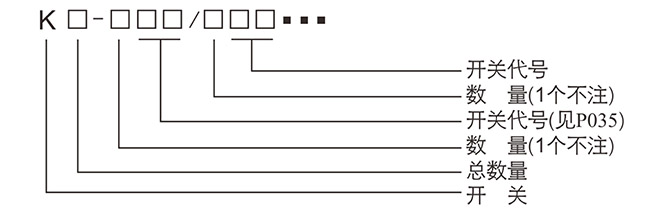

第四單元含義

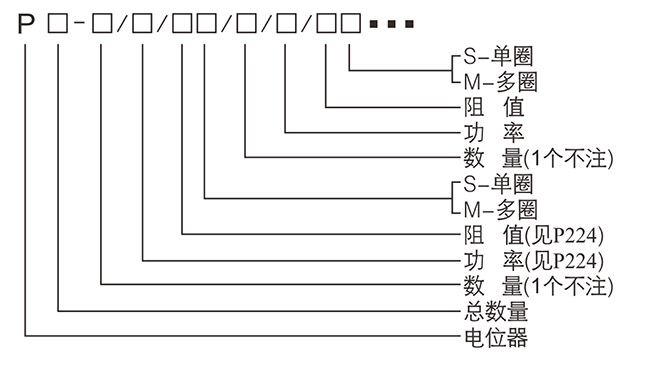

第五單元含義

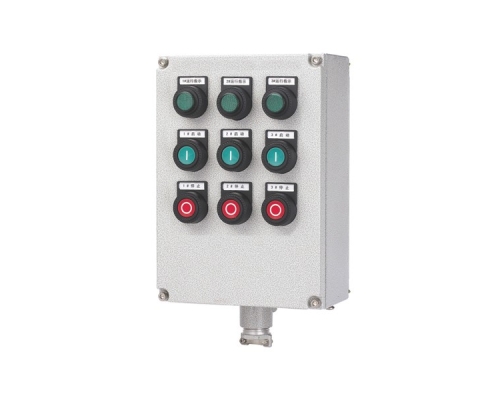

結構描述Structure description

1. 鋁合金壓鑄外殼，表面高壓靜電噴塑；

2. 殼體、殼蓋接合處為迷宮式結構，密封條采用耐高溫、抗老化硅橡膠，具有良好的防水、防塵等性能；

3. 增安型外殼內裝防爆元件（控制開關、控制按鈕、指示燈、電位器、電流表、轉速表等）；

4. 防爆元件安裝簡便， 導軌式結構能快速安裝在帶定位的導軌上（保證元件在確定位置上），方便安裝、維修維護，元件互換性強；

5.母塊結構，根據需要隨意組合，滿足用戶設計要求；

6.緊急停止根據要求可配防誤操作機構和加裝掛鎖（需要時）；

7.不銹鋼外露緊固件， 防掉式結構，方便安裝和檢修；

8.鋼管或電纜布線。

根據爆炸環境出現的頻率和持續的時間把危險場所劃分為不同的區域。

● 氣體場所分為三個區域：0區、1區和2區：

爆炸性環境中的爆炸混合物以氣體、蒸氣或薄霧形式連續出現或長時間存在的場所。

在正常運行時，爆炸性環境中可能出現氣體、蒸氣或薄霧形式的爆炸性混合物的場所。

在正常運行時，爆炸性環境中不太可能出現氣體、蒸氣或薄霧形式的爆炸性混合物，如果出現也只是偶爾發生并且短時間存在的場所。通常情況下，“短時間”是指持續時間不多于 2 個小時。

在正常運行過程中可燃性粉塵連續出現或經常出現，其數量足以形成可燃性粉塵與空氣混合物和/或可能形成無法控制和極厚的粉塵層的場所及容器內部。

在正常運行過程中，可能出現粉塵數量足以形成可燃性粉塵與空氣混合物但未劃入 20 區的場所。該區域包括，與充入或排放粉塵直接相鄰的場所、出現粉塵層和正常操作情況下可能產生可燃濃度的可燃性粉塵與空氣混合物的場所。

在異常條件下，可燃性粉塵云偶爾出現并且只是短時間存在、或可燃性粉塵偶爾出現堆積或可能存在粉塵層并且產生可燃性粉塵空氣混合物但未劃入21 區的場所。如果不能保證排除可燃性粉塵堆積或粉塵層時，則應劃分為 21 區。
