適用范圍Scope of use

1.1區、 2區IIA- II C類爆炸性氣體環境，和I或21區、 22區可燃性粉塵場所；

2.溫度組別：T1~T6

3.戶內、戶外（IP54、IP65*、IP66*，*訂貨時需提出）

4.用于照明、 動力配電和多路降壓起動配電并可滿足計量和監測控制。

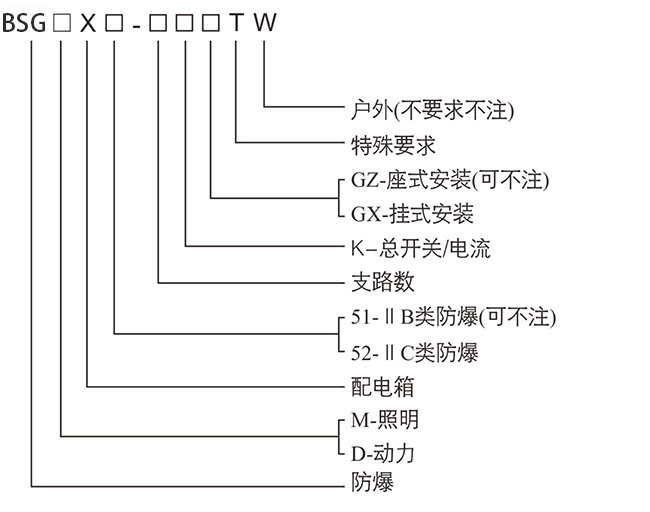

型號含義Model meaning

產品特點Characteristics

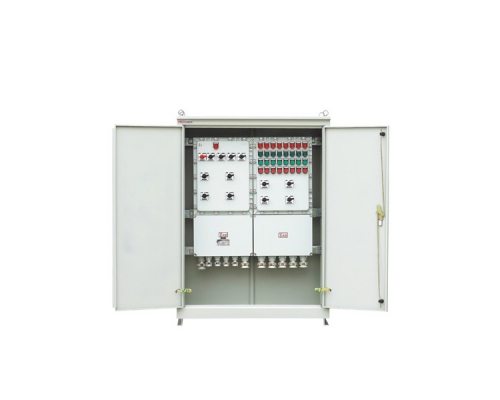

外殼采用優質鋼板焊接成型，表面高壓靜電噴塑，或不銹鋼板焊接成型。內裝各種防爆電器， 可按照用戶提供的電氣原理圖及主要技術參數制定配電柜的外形尺寸并選用相應的防爆電器，可根據要求制作成面板上直接操作或開門操作等形式。常見方案舉例；

a多路動力（照明）配電型

通過將多個防爆斷路器或動力（照明）配電箱及數個防爆接線箱組合， 可在電壓380V , 電流630A的三相交流50Hz的配電系統中實現動力 、 照明配電設備的電能轉換分配及控制。

b多路電磁起動配電型

通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、 操作柱和防爆接線箱等組合， 可在電壓380V的三相交流50Hz的配電系統中實現動力配送及電動機的集中控制，支路最大可達到225A, 可根據用戶要求實現遠距離控制 ， 并可根據要求加裝信號燈、 電壓表、 電流表等監控裝置。

c多路降壓起動配電型

將防爆降壓起動箱置千防護柜中，實現對交流50Hz、 電壓為380V , 電路中容量為95KW及以下的三相鼠籠型電動機的不頻繁降壓起動，具有短路、 缺相、 過流堵轉等保護功能，可用手動、 自動和遠控等多種方式來控制。

d計量、檢測控制型

通過內裝各種防爆電表或各種二次儀表，從而實現對電路中的參數、 壓力、溫度等各種物理量的計量和監測。

e混合型

根據用戶要求，將相應的防爆電器組合，從而滿足用戶現場的需要，配電柜的常見外形尺寸。

根據爆炸環境出現的頻率和持續的時間把危險場所劃分為不同的區域。

● 氣體場所分為三個區域：0區、1區和2區：

爆炸性環境中的爆炸混合物以氣體、蒸氣或薄霧形式連續出現或長時間存在的場所。

在正常運行時，爆炸性環境中可能出現氣體、蒸氣或薄霧形式的爆炸性混合物的場所。

在正常運行時，爆炸性環境中不太可能出現氣體、蒸氣或薄霧形式的爆炸性混合物，如果出現也只是偶爾發生并且短時間存在的場所。通常情況下，“短時間”是指持續時間不多于 2 個小時。

在正常運行過程中可燃性粉塵連續出現或經常出現，其數量足以形成可燃性粉塵與空氣混合物和/或可能形成無法控制和極厚的粉塵層的場所及容器內部。

在正常運行過程中，可能出現粉塵數量足以形成可燃性粉塵與空氣混合物但未劃入 20 區的場所。該區域包括，與充入或排放粉塵直接相鄰的場所、出現粉塵層和正常操作情況下可能產生可燃濃度的可燃性粉塵與空氣混合物的場所。

在異常條件下，可燃性粉塵云偶爾出現并且只是短時間存在、或可燃性粉塵偶爾出現堆積或可能存在粉塵層并且產生可燃性粉塵空氣混合物但未劃入21 區的場所。如果不能保證排除可燃性粉塵堆積或粉塵層時，則應劃分為 21 區。
